DW轴向型外压波纹补偿器
作者 Admin 浏览 发布时间 2011-06-30


DW轴向型外压波纹补偿器 DW轴向型外压波纹补偿器

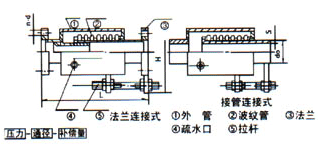

设计温度:-20℃~+400℃ 产品代号:DW 型号标注:DW 波纹管形式 连接形式 压力-通径-补偿量
产品介绍

  轴向型外压波纹补偿器的波纹管形式采用多层带铠装,波数为 12 ,低碳钢接管连接,轴向型外压波纹补偿器。其特点在于波纹管两端分别与外筒、内筒相连,波纹管波数较多。受外压作用时,它能吸收较大的轴向位置。

  DW轴向型外压波纹补偿器设计先进,结构合理,体积轻巧,装卸方便,具有耐高、低温,耐高压,耐腐蚀,抗疲劳等特点。 系列产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。

通径 长度 mm 波数 压力等级 Mpa 滤纹管有效 面积 cm2 最大外径尺 寸 mm
0.6 1.0 1.6
轴向补偿量 mm/ 刚度 N/mm
50 432 10 41/231 39/255 37/286 81 ф270
654 20 82/116 78/126 74/143
65 488 10 41/231 39/255 37/286 82 ф290
756 20 82/116 78/126 74/143
80 506 9 56/196 53/232 50/278 121 ф308
789 18 112/98 106/116 100/139
100 532 8 61/167 57/218 54/256 180 ф336
789 16 122/84 114/109 108/128
125 616 8 82/278 78/301 75/320 257 ф368
966 16 164/129 156/151 150/160
150 950 8 124/125 112/154 89/330 535 ф450
1540 16 250/56 210/87 160/113
200 950 8 130/155 100/126 70/409 779 ф505
1550 16 250/75 200/113 160/205
250 1080 8 161/111 130/162 105/378 1075 ф566
1800 16 320/51 260/94 201/119
300 1090 8 161/138 130/194 100/338 1269 ф600
1820 16 320/54 260/100 200/168
350 1090 8 165/165 132/221 99/438 1619 ф676
1820 16 320/71 250/121 200/218
400 1110 8 162/164 132/290 101/468 2008 ф710
1840 16 310/76 251/145 190/268
450 1110 8 152/131 124/339 100/532 2428 ф768
1840 16 301/81 251/170 190/245
500 1475 6 190/180 150/515 150/765 3473 ф975
2450 12 371/90 300/175 300/298
600 1540 6 195/231 150/754 140/765 4766 ф1090
2540 12 391/121 290/364 280/480
700 1540 6 200/222 155/601 150/832 6068 ф1190
2540 12 400/112 300/400 290/478
800 1540 6 201/200 164/497 150/897 7528 ф1290
2540 12 400/135 321/451 299/583
900 1605 6 220/206 230/635 220/765 9328 ф1460
2685 12 430/154 460/337 442/388
1000 1605 6 220/356 230/615 220/763 11118 ф1560
2685 12 430/268 460/303 442/418
1100 1605 6 210/273 230/654 221/754 13066 ф1660
2685 12 428/187 460/347 442/414
1200 1605 6 210/308 230/757 221/832 15170 ф1760
2685 12 420/104 460/488 443/601
1300 1605 6 220/356 230/864 221/864 17432 ф1860
2685 12 410/132 450/432 435/626
1400 1605 6 212/398 231/645 226/889 19851 ф1960
2685 12 410/198 450/466 430/665
1500 1605 6 201/321 230/978 220/984 22427 ф2060
2685 12 400/187 449/422 432/665
